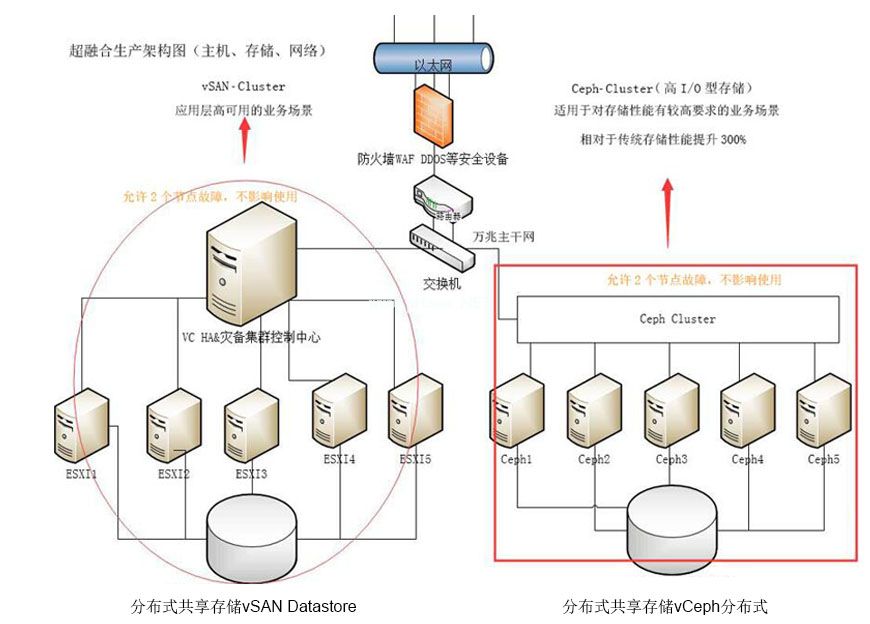

超融合生產架構網絡拓撲

使用VSAN-Cluster & Ceph-Cluster  共享存儲,可以實現：

1、生產業務應用的HA高可用。一旦單台物理主機故障，其上的虛擬機自動遷移至其他可用的ESXI物理主機上。

2、由於使用VSAN和Ceph分布式存儲集群,實現存儲可靠性和穩定性，不存在單台存儲物理主機故障導致其上的存儲數據丟失的風險，有效保障了客戶數據的高安全性

3
、在現有的群集添加主機節點
，輕鬆實現群集的橫向擴展，在節點主機上添加磁盤，實現群集的縱向擴展；群集縱向擴展使得存儲的IOPS和讀寫性能大大提升！而群集橫向擴展將容許有更多的故障節點。

4、使用Grafana監控VSAN和Ceph存儲集群以及ESXI主zhu機ji，應ying用yong虛xu擬ni機ji
，通tong過guo可ke視shi化hua圖tu像xiang界jie麵mian
，讓rang客ke戶hu更geng方fang便bian的de及ji時shi了le解jie知zhi道dao業ye務wu應ying用yong的de運yun行xing狀zhuang況kuang，出chu現xian問wen題ti及ji時shi處chu理li，讓rang客ke戶hu隨sui時shi掌zhang握wo物wu理li主zhu機ji
，應ying用yong虛xu擬ni機ji和he存cun儲chu的de使shi用yong狀zhuang況kuang和he運yun行xing狀zhuang態tai。

5、使用VSAN和Ceph存儲可以承載和緩解客戶應用主機和虛擬機由於大的訪問並發量帶來的IOPS讀寫壓力

6、主機之間自動平衡負載。

小提示：單獨采用Vsan-Cluster，還是Vsan-Cluster+Cephcunchuyiqishiyong
，qujuekehuzishenxuqiuhuoyusuan，wosikeyijukehudexuqiushejichuheshikehudezuijiaxitongjiagou
，wulunninyourenheteshuxuqiu，womendoukeyiweininshejichuchaohuninxuqiudexitongjiagou。

vSAN的體係結構

vSAN群集要求的最低的ESXi主機數量是3台，但是推薦使用4台及以上的ESXi主機用於構建vSAN群集。

一個vSAN節點最多支持5個磁盤組（混合架構和全閃存架構）。用於cache的閃存設備可以是SSD固態盤，也可以是PCIe閃存卡，每個閃存設備隻能在一個磁盤組中使用，不可以多個磁盤組公用

，閃存設備起加速速寫作用。

增加節點主機的磁盤組，大大改善磁盤IO讀寫性能。

小提示：3節點的vSAN群集中，當出現一個節點故障後，vSAN群集中的組件一旦無法進行重建操作，此時再有主機故障，vSAN群集的數據將會丟失。也就是說使用3節點的vSAN群集，安全性較4節點以上群集要差。
