本文詳細介紹一下EMC Data Domain DD670的硬件體係架構
，供廣大係統維護人員和服務工程師參考。

下表1是DD670的基本物理特性

特性      DD670

高度     沒有任何擴展櫃的情況下，標準2U高度

NVRAM         1GB NVRAM

電源Power 雙冗餘
，熱插拔

風扇FANS 8個風扇，在2個風扇組中，冗餘6+2

主板IO         兩個1000/100/10 copper Ethernet

PCI 插槽 6個PCIe擴展槽

內存         兩種配置 16GB（4*4GB）或者32 GB（9*4GB）

處理器         一顆四核處理器

DD670在不增加ES20或者ES30擴展櫃的情況下，內置12顆1TB SATA 硬盤
，裸容量為12TB，通過ES20或者ES30的擴展，可以最多擴展到64TB。

係統前視圖

下麵為DD670係統的前視圖：

右邊是一些控製按鈕和LED指示燈，由上往下分別是：

1.       電(dian)源(yuan)按(an)鈕(niu)。如(ru)果(guo)係(xi)統(tong)是(shi)停(ting)機(ji)狀(zhuang)態(tai)，按(an)下(xia)這(zhe)個(ge)按(an)鈕(niu)
，開(kai)始(shi)啟(qi)動(dong)係(xi)統(tong)。千(qian)萬(wan)不(bu)要(yao)在(zai)係(xi)統(tong)正(zheng)常(chang)運(yun)行(xing)期(qi)間(jian)按(an)下(xia)這(zhe)個(ge)按(an)鈕(niu)。在(zai)係(xi)統(tong)正(zheng)常(chang)工(gong)作(zuo)狀(zhuang)態(tai)，這(zhe)個(ge)按(an)鈕(niu)是(shi)綠(lv)色(se)長(chang)亮(liang)狀(zhuang)態(tai)。

2.       Enclosure ID。按下這個ID開關可以點亮前麵和後麵麵板的藍色ID LED燈。

3.       係統狀態燈。不同的LED燈狀態代表係統處於不同的工作狀態，如下所示：

上圖中的藍色小圓圈中的數字分別代表磁盤的物理位置和邏輯位置。需要注意的是在最新的DD版本中，邏輯位置是從.0開始計數了
，和物理位置是有差異的。當前DD670物理位置和邏輯位置是一樣的。

係統後視圖

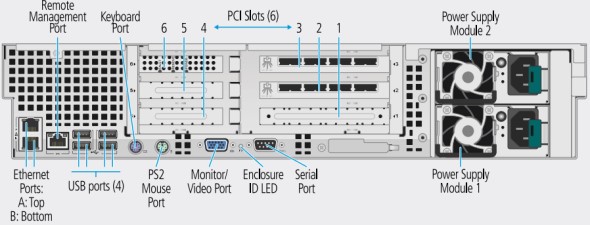

上圖為DD670的係統後視圖，從左往右，基本上分為三個部分：

1 硬件接口。最左邊的這個部分，如下圖所示：

通過串口console，顯示器
，鍵盤以及以太網來和電腦連接，進而對係統進行操作控製。

上下兩個以太網口（eth0a和eth0b）是DD係統做數據傳輸的，當然也可以用來管理存儲係統。當然，最專業的通過網絡管理存儲的接口是旁邊的網口，也叫做 remote management port。其他的一些接口都是在係統維護的時候使用，係統正常工作的時候不需要使用這些接口。

2 係統擴展卡接口

中間部分是係統擴展的PCIe插槽部分，最多支持6個PCIe卡，1-6分別為：

3 電源部分

兩個冗餘電源。

係統俯視圖

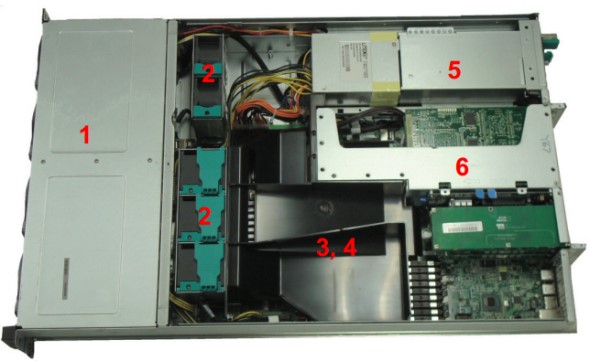

打開上蓋後的DD670如下圖所示：

分為五個部分：

1.       內置磁盤部分

2.       風扇

3.       空氣流通通道

4.       內存

5.       電源

6.       控製器部分
