EMC DataDomain DD640擴容方案
1. 現有設備信息

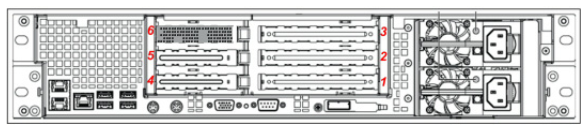

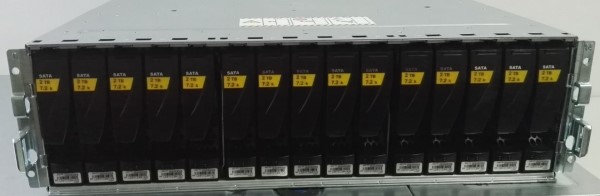

客戶現有EMC Data domain DD640配置如下： 序列號 ********* DD OS 5.3.0.4-366182 硬盤配置 內置12塊1TB磁盤 IO 卡配置 Slot 4和5分別有一塊8Gb FC卡 內存配置 配置兩個4GB內存，共8GB，分別在 Locator Speed(MHz) Size(MiB) Part No. Serial No. ---------- ---------- --------- ------------------ ---------- Ch-A DIMM0 800 4096 18JSF51272PZ-1G4D1 CCD993DD Ch-B DIMM0 800 4096 18JSF51272PZ-1G4D1 CBD993DD 假設當前DD640所在機櫃還在3U物理空間。物理空間部署等實際環境確定後補充。 2. 擴容方案 根據當前配置信息，可以為該DD640增加一組ES30擴展盤櫃，內置15塊2TB硬盤。擴容後的的裸容量可達到42T（新增加的30T裸容量），新擴容的ES30提供23.8TB的可用容量。 詳細擴容信息： 1)增加兩塊SAS HBA卡 如下圖所示為DD640的後視圖，當前係統的Slot 4和Slot 5已經有兩塊8Gb FC卡。 在Slot 2和Slot3增加兩塊SAS HBA卡，用於和後端的ES30擴展櫃連接。 2) 增加內存 當前係統隻有兩條4Gb內存，共計8G內存，如果要增加ES30磁盤擴展櫃，內存至少需要20GB，如下表所示： 需要額外增加3條4GB 內存，為保證內存統一，建議替換所有內存，使用新的5條4GB內存。 3) 增加ES30 擴展櫃 如下圖所示，增加一個3U的ES30擴展櫃 後端采用SAS和DD640機頭連接。 “擴容實施方案”在擴容方案確定後提供。
