大家知道，EMC雙活數據中心最重要的產品就是VPLEX，VPLEX分為local和Metro兩個產品
，本文主要給大家介紹一下VPLEX local的物理體係架構
，認識一下什麼是VPLEX local。

VPLEX local經常安裝在一個EMC的標準機櫃中，當然也可以安裝在客戶機櫃中，但大部分情況是在EMC的rack中進行安裝。在一個rack中可以有1個
，2個或者四個引擎的配置方式，每個引擎包含兩個director，所有硬件均是冗餘，沒有任何的單點。

VPLEX的引擎可以在線進行擴展
，不需要中斷業務。可以在線從1引擎升級到2引擎，或者從2引擎在線升級到4引擎。也可以在線從VPlex local升級到VPLEX Metro。

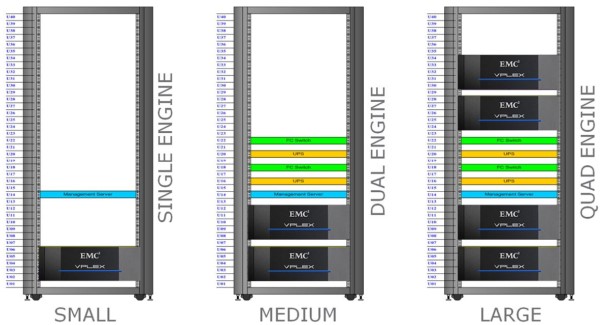

下麵是三種常見的VPLEX local配置：

• 單引擎
• 雙引擎
• 四引擎

其中
，單引擎由於沒有內存交換等
，所以沒有交換機配置
；雙引擎和四引擎額外有一對交換機。

所有的VPLEX local組成一個Cluster，無論多少引擎，就需要一個management server來提供對VPLEX係統的管理。

VPLEX VS2的引擎

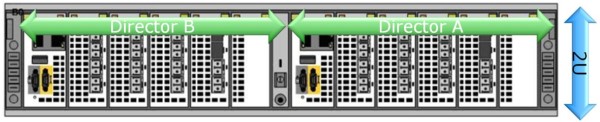

如下圖所示為VPLEX VS2的引擎
，和VNX的引擎外觀有點類似：

2U的空間大小，由A和B兩個Director構成，每個director由management module和一些前後端卡的IO module構成
，前麵由Power supply構成，在每個director中還有一塊56G的SSD硬盤。
